三菱PLC在纤维板生产线上的应用

点击:1110 日期:2016-07-16 选择字号:

更多关于三菱PLC的产品应用案例,请联系:梁'S-15002055051

一.方案背景:

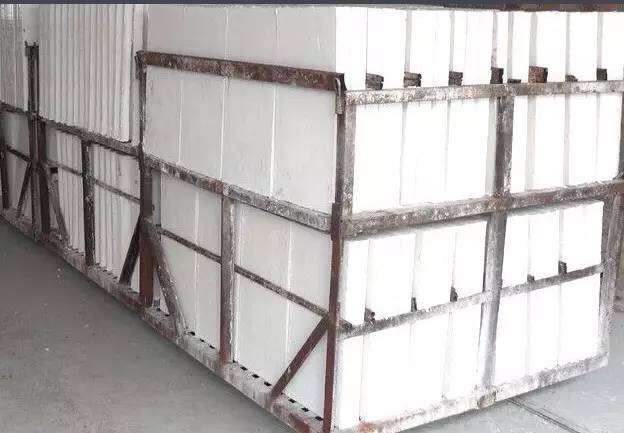

 建筑用纤维增强硅酸钙板轻质、高强、不燃、隔热、干湿变形小及加工性能好的特点,故可用作各种条件下的复合墙体的墙面板、轻质隔墙板。特别适用于复合墙体的墙面内、外密爱那般,用作公用建筑与民用建筑的隔墙板,还可用作吊顶、天花板,是一种很有发展前途的建筑用薄板。经表面防水处理,也可用作建筑物的外墙屋面板。纤维增强硅酸钙板防潮性能好,故也适用于潮湿环境,如浴室、厨房、洗手间与地下室等。同时,纤维增强硅酸钙板还适用于活动地面,用于计算机机房、有防火防潮要求的库房、仓库等处。纤维增强硅酸钙板复合墙板可用作建筑物的分户墙、内隔墙与外墙等。高档建筑应选用非石棉纤维增强硅酸钙板(并指明绝对不含石棉)中的高级板(GN)。中档建筑宜选用非石棉纤维增强硅酸钙板中的高级板,亦可选用非石棉纤维增强的普通板(N)或石棉纤维增强的高级板(GA)。一般建筑可选用石棉纤维增强的普通板(A)。食品加工、医药等建筑内隔墙,不应选用含石棉的板材。



二.客户需求:

      在房地产行业遭遇寒冬的情况下,各家建筑行业对建筑成本的考虑格外的重视。使用纤维增强硅酸钙板复合墙板可降低建筑成本,提高企业利润。客户具体要求为需要控制6个控制柜中的各台变频器速度,并进行读取监控,便于工人进行实时监控,保证其工艺的稳定性。另外,还需要通过测厚仪器实时判断板厚,待达到要求后,进行出料。在施工时还需要注意现场控制柜之间的PLC超过百米。对通讯干扰的问题尤其需要注意。


三.解决方案:

    方案采用三菱FX系列高功能型主机,其有10点至128点不等的机型,主机输入输出最多扩展384点,模拟量输入输出64路,温度输入64路,使用三菱高速通讯协议速率达921.6Kbps。PLC的程序执行速率为0.065uS,程序容量高达64K Words,顺序指令36个,应用指令497个(218种)。特别是三菱有重复执行保存的程序的方式(专用LSI), 有中断功能的运算控制方式;批次处理方式(执行END指令时),有输入输出刷新指令, 脉冲捕捉功能;电池寿命约5年;程序存储器有密码保护功能。


    在本方案中,根据客户要求选用6台FX3U-48MT-ES-A的PLC、,MT6071IE的威纶触摸屏、FX3U-4AD模块,加配485通讯板用于调节变频器的速度,通过4AD对4路测厚仪的模拟量信号进行读取,来实现系统的主要控制功能。




进过调试,该生产线已经投入使用,预计年产板材1200万平方米。为客户带来极大的产品价值。永宏PLC利用自身的优势特点,成功应用于该项目。特别是永宏PLC的151通讯指令在,大大方便了系统的控制。通过调试实现了客户的要求,客户对我们的系统非常的认可!
