三菱PLC在湿纸巾设备行业中的案例

点击:1522 日期:2022-07-13 选择字号:

  三菱电机应对纸巾行业生产设备的多种课题,在搭建不同规模、不同控制要求的生产系统时均有相应对策,并为工厂的信息化、智能化和节能化升级提供多样解决方案。


在湿纸巾生产过程中,采用三菱电机的运动控制器,具备虚模式同步和高级同步两种同步模式,轻松完成多轴不同控制系统的编程和搭建,在放布、换卷、分切、折叠、拉布和加液、裁断、堆垛、包装整个工艺过程中发挥重要作用,保证产品品质。


一、湿纸巾生产线
1、基于R系列PLC构筑没有偏差的系统

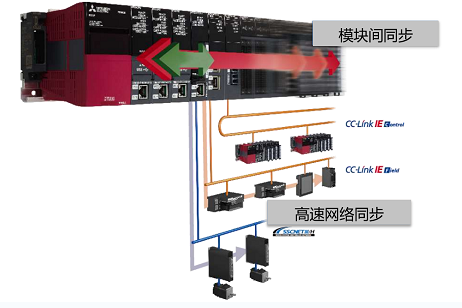

案例解说步骤1:湿巾生产线可以选用高性能的R系列PLC配置(如上图),凭借高速CPU和高速总线解决大量运算和数据传输课题,实现精准同步,提高整体系统精度。该架构中运动控制器通过光纤总线搭载J4-B伺服,实现多个工位的加工和各种复杂工序的同步控制,触摸屏选用GOT2000系列产品,通过网络连接三菱PLC,可以轻松实现设备状态监控;高速模拟量模块实现变频器控制和液位测量功能。

2、TSN网络构成的简洁、高效系统架构

案例解说步骤2:该架构中通过TSN网络模块连接了三菱电机的触摸屏、三菱伺服、三菱变频器、远程I/O、远程模拟量等产品,只需要  3个模块即可实现全部功能,系统的效率更高、可扩展性更强,并且能够大幅度降低成本。


二、湿纸粘盖机



湿巾粘盖机的作用是在包好的湿巾袋上贴上塑料盖,主要工序包括推盖、贴标、抓盖、涂胶、粘盖,并同时对传送带和胶机、机器人等进行控制。


案例解说:该系统架构中PLC使用的是三菱FX5U(指令快达34ns,容量128K步) ,可以通过内置模拟量来控制变频器驱动传送带运行,然后使用40SSC 简易运动模块,通过SSCNET3/H总线连接,控制贴标、推杆和回收三个JE伺服。机器人除与PLC和GOT通过以太网连接外,还与视觉连接用于跟踪运行中的传送带上纸巾袋的位置。
